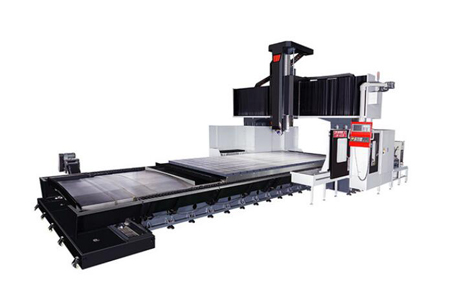

LMX-4228數控龍門加工中心

產品描述 ：

一、設備主要結構

本機床系吸收國外技術設計的龍門框架結構的數控定梁龍門加工中心，立柱固定在床身側面，橫梁固定在兩個立柱上，在橫梁上裝有滑枕式鏜銑頭（主軸），組成了龍門框架式對稱形結構，具有較高的熱對稱性，整機剛性高，穩定性好，具有較高的動靜特性，機床定位精度高。機床的三個直線運動坐標軸分別是:

（1）工作臺縱向移動(X坐標軸)

（2）滑鞍沿橫梁移動(Y坐標軸)

（3）滑枕軸向移動(Z坐標軸)

2、機床主軸

主傳動采用主軸交流伺服電機作為動力源，通過變速箱將動力傳遞到主軸組。主軸組采用臺灣知名品牌制造，具有高精度，高性能。變速箱及主軸組有恒溫冷卻，確保滑枕溫度均勻，提高了主軸精度的穩定性和機床的加工精度，主軸箱部件采用雙液壓缸平衡機構，保證主軸箱的運動的穩定性。

3、各軸進給

X軸驅動——伺服電機通過減速機降速傳動滾珠絲杠，帶動工作臺在床身上前后移動，實現X軸進給運動，并對絲杠進行預拉伸，以提高絲杠副的剛度。

Y軸驅動——伺服電機通過減速機降速傳動滾珠絲杠，帶動滑鞍在橫梁上左右移動，實現Y軸進給運動。

Z軸驅動——伺服電機通過連軸器傳動滾珠絲杠，帶動主軸箱在滑鞍上上下移動實現Z軸進給。并且Z軸電機帶有自動抱閘功能，在斷電的情況下，自動抱閘將電機軸抱緊，使之不能轉動。本軸采用雙液壓缸平衡機構，保證滑枕運動的穩定性。

4、基本部件

機床的床身、工作臺、立柱、橫梁、滑枕和滑鞍等大件材質均為優質鑄鐵件，并經多次時效處理。機床總體結構設計采用了FEM有限元分析、優化技術，以便得到較高的剛性。本機床的床身、工作臺為封閉的箱型結構，合理布置加強筋，并采用多點支承方式；立柱、橫梁為大截面，縱橫布有加強筋條，具有足夠的抗彎、抗扭強度和較高的基礎件剛性，可滿足重負荷切削加工要求。

5、機床導軌

X軸導軌副——采用兩條重載直線導軌，摩擦系數小，工作臺靈敏度高，高速振動小，低速無爬行，定位精度高，伺服驅動性能優；同時承載能力大，切削抗振動性能好，可以改善機床性能特性，提高機床的精度和精度穩定性及機床的使用壽命。

Y軸導軌副——采用三條重載直線導軌，橫梁采用大截面，導軌階梯式布置，具有足夠的抗彎剛度和抗扭剛度。

Z軸導軌——采用兩條重載直線導軌，確保加工時切削平穩。

6、機床液壓系統和潤滑系統

液壓系統的主要控制部件均采用國內知名品牌，平衡可靠。

液壓系統功能：滑枕平衡

機床潤滑形式：自動稀油潤滑導軌及絲桿。

7、機床冷卻系統和排屑系統機床

機床的冷卻系統采用外冷卻方式，其冷卻液為乳化無腐蝕液體。

機床的排屑系統是通過床身兩側的排屑器輸送到床身前端，并將切屑排放到集屑小車中。

8、機床防護裝置

床身導軌（X軸）采用防銹金屬伸縮防護罩。

橫梁導軌（Y軸）采用風琴式防護罩。

床身外防護采用簡易式護罩（僅操作區及刀庫側防護）。

9.電氣系統

機床采用西門子公司828D型數控系統，配10.4”彩色液晶顯示器+MDI操作面板；顯示器正面有CF卡接口和USB接口，背面有用于通訊的以太網接口和RS232C接口，操作界面為中文顯示（可選擇英文）。
