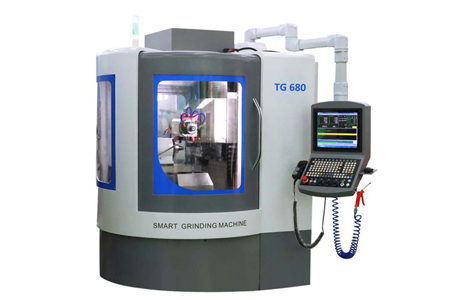

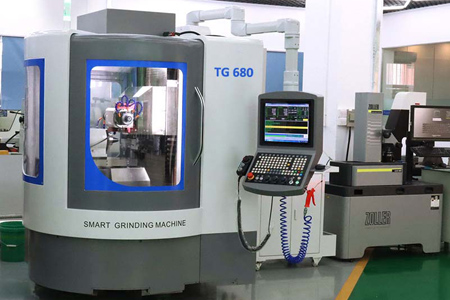

六軸五聯動數控工具磨床-TG680
保修單 : 1 年機械保修
現貨
郵箱 : contact@antsmachine.com
(我們將在1小時內回復您)
技術參數 ?TG-680 數控工具磨床
| 數控系統 | 新代210MA-5E | 夾頭夾緊工件范圍 | 3~12mm |
| 最大加工工件直徑 | 200 mm | 磨頭擺動最高轉速(C軸) | 75rpm |
| 磨削最大工件長度 | 150mm | C軸旋轉范圍 | 175°（+160°~ -15°） |
| 最大加工工件槽深 | 10mm | 工件主軸中心高 | 140mm |
| 最大工件重量 | 10Kg | 工件主軸徑向跳動 | ≤0.005mm |
| 磨頭最大功率(直驅電主軸) | 7.5KW /11 KW | 磨頭主軸徑向跳動 | ≤0.005mm |
| 砂輪尺寸(CBN/金剛石) | Φ50～Φ200mm | 氣缸推力范圍 | 800-1000kg |
| 磨頭主軸轉速(變頻調速) | 1000-6000rpm | 直線軸分辨率 | 0.00lmm |
| 磨頭垂直升降行程(Z軸) | 320(-100～220)mm | 旋轉軸分辨率 | 0.00l° |
| 工作臺行程X軸/Y軸/Z軸 | X：285 / Y：300 / Z：320 | 冷卻泵功率 | 3P |
| 直線軸快速移動速度 | 10m/min | 電源 | AC 380V 50HZ 三相 |
| 工件主軸轉速(A軸) | 200rpm | 機床總功率 | 15KW |
| A軸旋轉范圍 | ∞ | 機床外形尺寸 | 1600×1550×2100mm |
| 自動夾緊工件范圍 | 3~12mm | 機床重量 | 3.5T |
產品介紹：
TG-680是一款性能優良的高精度刀具磨床，適用于生產或修磨小規格銑削類刀具、鉆削類刀具、成形刀具等。
特點：
???機床圓弧造型，人機界面友好，天然大理石構件，穩定性好。
???機床采用高精度、直驅變頻電主軸，主軸有兩組砂輪法蘭，每組法蘭可同時裝2～4片砂輪，根據磨削工藝，砂輪組換位快捷，可充分滿足各種刀具磨削需求。

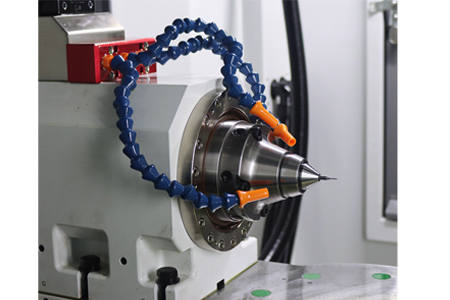

???工件主軸采用dd直驅，配置有W20刀柄及筒夾，工件自動夾緊。
???機床采用新代210MA-5E五軸聯動控制系統及日本安川伺服單元、采用英國雷尼紹探針、上銀精密滾動導軌及日本THK滾珠絲杠，確保了機床的優越性能和工作精度。
???機床采用全封閉外觀設計(正面活動拉門、左側及后面設有維修門)、懸臂式操控面板、手持電子手輪、專用啟停按鈕及腳踩開關、配置電主軸自動冷卻裝置及工件冷卻液控制裝置、配置自動潤滑裝置及吸霧接口、報警蜂鳴器、配置電器箱冷卻空調，使機床的操作、保養、維護變動簡單方便。
研磨工具樣品：
標準配置

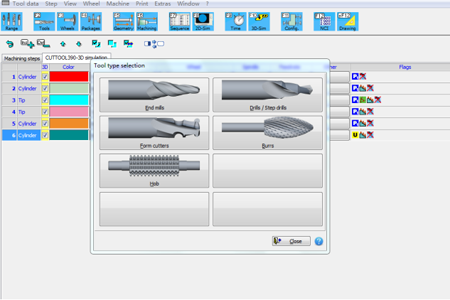

機床主機、新代210MA-5E數控系統及伺服單元、刀具軟件包、雷尼紹探針、11KW精密直驅磨頭、HSK快換精密砂輪桿、工件自動夾緊裝置、吸霧接口、自動潤滑裝置、自動冷卻控制裝置
可選配置
過濾系統、專用夾具、砂輪、六軸聯動上料裝置等
