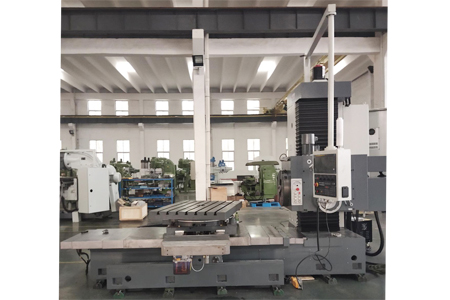

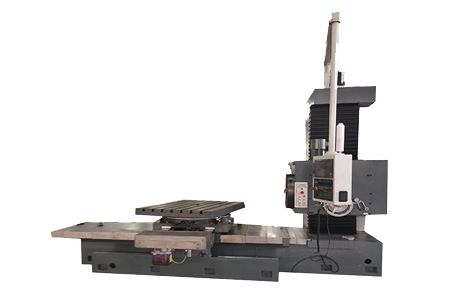

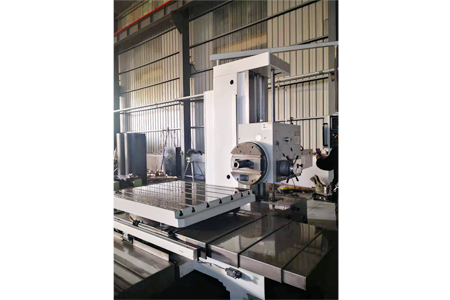

TPK611C重型大型數控銑鏜床
保修單 : 1 年機械保修
現貨
郵箱 : contact@antsmachine.com
(我們將在1小時內回復您)
技術參數：
| ?技術項目|型號 | TPK611C |
| 工作臺可承受的最大重量 | 2500公斤 |
| 工作臺工作面積(長×寬) | 1320*1010mm |
| 主軸最大扭矩 | 1100Nm |
| 端面刀架上的最大扭矩 | 1100Nm |
| 主軸上最大的軸向進給力 | 13000N |
| 主軸轉速級數 | 無級 |
| 平旋盤轉速級數 | 無級 |
| 主軸轉速范圍 | 12-1100 r／min |
| 平旋盤轉速范圍 | 4-130r／min |
| 鏜軸軸向快移速度 | 3600毫米/分鐘 |
| 平旋盤徑向刀架快移速度 | 1180毫米/分鐘 |
| 主軸直徑 | 110mm |
| 主軸中心線至工作臺面的最大距離 | 905mm |
| 主軸中心線至工作臺面的最小距離 | 5毫米 |
| 主軸箱垂直行程 | 900mm |
| 鏜軸軸向行程 | 550 毫米 |
| 端頭刀架徑向行程 | 160 毫米 |
| 工作臺縱向行程 | 1350 毫米 |
| 工作臺橫向行程 | 1250 毫米 |
| 主軸最大鏜孔直徑 | φ240毫米 |
| 平旋盤刀架最大加工端面直徑 | φ630毫米 |
| 最大鉆孔直徑 | φ50mm |
| 鏜軸內孔錐度 | BT50 |
| 主電機功率 | 11／15kW |
| X、Y、Z快移速度 | 5000毫米/分鐘 |
| 坐標定位精度 | X,Z：0.04 毫米縱向：0.032mm |
| 定位精度 | 0.02/500mm |
| 重復定位精度 | 0.014/500 |
| 機床外形尺寸(長×寬×高) | 5375×2995×3035毫米 |
| 機床凈重 | 12300公斤 |
產品詳細信息：
該系列機床采用單立柱、側掛箱的布局形式，工作臺采用四點定位、手動回轉的結構形式（可選擇鼠牙盤結構數控轉臺360°×1°或5°分度）。
X、Y、Z軸由數控系統控制，可實現三軸聯動。鏜軸進給可選用伺服電機控制，實現鏜軸的自動伸縮。
X、Y、Z軸采用矩形滑動導軌，聚四氟乙烯貼塑工藝，吸震性好，精度高。
主軸箱采用重錘平衡方式。主軸、平旋盤采用交流伺服電機控制。

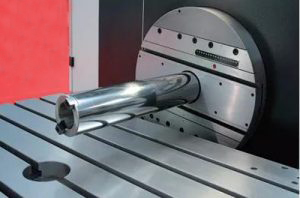

主軸
臥式鏜床主軸箱采用重量平衡法。主軸和擺板由交流伺服電機控制。
臥式鏜床XYZ軸由數控系統控制，可實現三軸聯動。鏜軸的伸縮和平面轉盤的轉動均由伺服電機控制，可實現自動化加工。
XYZ軸采用矩形滑動導軌和粘貼工藝，減震性好，精度高。

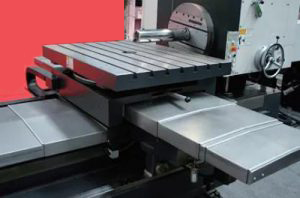

臥式鏜床平臺
高強度鑄鐵HT200-300，工作表面硬度為HB170-240，經過兩次人工處理（人工退火600度-700度或自然時效2-3年），產品精度穩定，耐磨性好。導軌經冷凍硬化處理，耐磨性高。

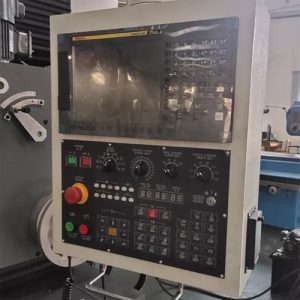

數控系統
標準型：Fanuc?數控系統
可選擇西門子、三菱、GSK、FAGOR等其他系統。
FANUC Series 0i-MODEL F Plus 以更新的設計、增強的基本功能和追求易用性的方式發布。
它配備了用于精細表面加工和縮短循環時間的最新控制技術，并具有可靈活創建適合機床的屏幕的可定制功能。
標準設備
FANUC 0i MF CNC SYSTEM
手動轉臺
墊鐵
地腳螺栓
電子手輪等
可選設備
Hirth結構數控轉臺
